Vedoucí údržby v ocelárně v Turecku nás oslovil s problémem, který zněl jednoduše: "Potřebujeme utěsnit mezeru kolem dveří pece. Běží to asi na 1000 stupňů. Tkaná páska, kterou jsme použili minule, se na okrajích roztřepila a rozpadla se za čtyři měsíce. Co bychom měli použít?"
Odpověď závisela na tom, zda je těsnění statické (dveře se nehýbaly) nebo dynamické (otvíraly se a zavíraly), zda docházelo k mechanickému otěru a zda byla atmosféra oxidační. Každá odpověď ukazovala na jinou textilní formu. Konverzace byla produktivní, protože vedoucí věděl, že se má zeptat - většiny kupujících, aby si objednali „látku z keramických vláken“ jako generický produkt a pak se divili, proč nevydrží.

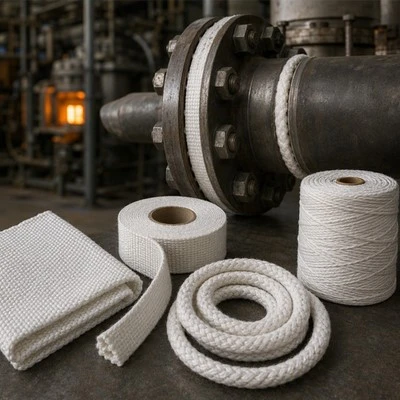

Textilie z keramických vláken pokrývají skupinu produktů - látky, pásky, lana, příze a návleky -, z nichž každý je navržen pro jinou těsnicí a izolační funkci. Použitím nesprávného materiálu se plýtvá a co je horší, horký plyn může unikat do míst, kde by neměl být. Tato příručka určuje, jakou formu použít, jakou výztuhu specifikovat a kam se jednotlivé produkty hodí.
Textilní rodina: Jedno vlákno, mnoho podob
Všechny textilie z keramických vláken vycházejí ze stejného základního materiálu: aluminiumsilikátového vlákna (Al₂O₃-SiO₂) zpracovaného do kontinuální příze. Příze je pak tkaná, splétaná, kroucená nebo pletená do specifických forem v závislosti na konečném použití.
Tkanina z keramických vlákenje plátnová nebo keprová-tkaná látka, obvykle o tloušťce 1,5-6 mm, vyztužená drátem z nerezové oceli nebo skleněným vláknem pro pevnost v tahu. Představte si to jako vysokoteplotní tkaninu – pružnou, lze ji stříhat nůžkami, používá se na kryty dilatačních spár, zábrany závěsů pecí a odnímatelné izolační podložky. Standardní šířky role se pohybují od 1 m do 1,5 m.
Páska z keramických vlákenje úzký tkaný pásek o šířce - 25mm až 150 mm - používaný k obalení trubek, utěsnění malých mezer a ochraně kabelů a hadic před sálavým teplem. Páska je v podstatě tkanina nařezaná na úzké šířky s dokončenými okraji, aby se zabránilo rozmotání. Zvládá stejné teploty jako látka, ale je dimenzován pro přesné balení.
Lano z keramických vlákenje zkroucená nebo splétaná válcová forma, typicky o průměru 3 mm až 50 mm. Lano se stlačuje do nepravidelných mezer lépe než páska, protože se přizpůsobuje ve více směrech. Běžná použití: těsnění dveří pece, těsnění kotlů, těsnění dilatačních spár a vysokoteplotní těsnění přírub. Pletené lano drží svůj tvar lépe než kroucené lano při kompresním cyklování.
Příze z keramických vlákenje základní materiál - pramenů nekonečných vláken používaných pro šití keramických textilií, tkaní zakázkových látek nebo splétání do provazu. Příze je vstupním materiálem pro většinu ostatních textilních výrobků a její kvalita určuje pevnost a teplotní odolnost všeho z ní vyrobeného.
Rukáv z keramického vláknaje trubkový oplet, obvykle o vnitřním průměru 6 mm až 60 mm, používaný k ochraně kabelů, hadic a termočlánkových drátů před sálavým teplem. Objímka se nasouvá přes chráněný předmět a je na obou koncích zajištěna sponami z nerezové oceli.
Wire-Vyztužené vs. sklo-Vyztužené: rozhodnutí, které určuje životnost
Textilie z keramických vláken potřebují vyztužení, protože samotná příze z keramických vláken má omezenou pevnost v tahu -, při mechanickém namáhání se roztrhne. Standardní jsou dva typy výztuže:
Výztuž drátem z nerezové oceli (typicky třídy 304 nebo 310)dodává pevnost v tahu za vysokých-teplot a odolnost proti oděru. Drát se v pravidelných intervalech vkládá do jádra příze nebo vetkává do tkaniny. Textilie vyztužené drátem- zvládají teploty až 1050 stupňů v nepřetržitém provozu a odolávají třepení při mechanickém ohýbání. Jedná se o standardní volbu pro dynamická těsnění, těsnění dveří pece a jakékoli aplikace, kde se textilie pohybuje nebo je vystavena oděru.
Vyztužení skleněným vláknempoužívá E-sklo nebo vysokoteplotní{1}}skleněné vlákno místo drátu pro aplikace do 550-600 stupňů. Textilie vyztužené sklem-jsou lehčí, pružnější a elektricky nevodivé--, které jsou užitečné pro elektrická zařízení a termočlánky. Jsou levnější než druhy vyztužené drátem, ale ztrácejí pevnost nad 600 stupňů, jak sklo měkne.
Pro většinu aplikací těsnění průmyslových pecí, které běží nad 600 stupňů, určete vyztužený drátem-. Rozdíl v nákladech je mírný a rozdíl v životnosti lze měřit v letech.
Jakou formu pro kterou práci
| Aplikace | Doporučený formulář | Posílení | Proč |
|---|---|---|---|
| Těsnění dvířek pece (statické) | Lano, průměr 15-30 mm | Vyztužené-drátem | Rovnoměrně se stlačí, zvládne nepravidelnou mezeru |
| Těsnění dveří pece (dynamické) | Páska, šířka 50-100 mm | Vyztužené-drátem | Odolává oděru pohybem dveří |
| Kryt dilatační spáry | Tkanina, tloušťka 3 mm | Vyztužené-drátem | Flexibilní, pokrývá velkou plochu, lze složit |
| Odnímatelná izolační podložka | Tkanina, tloušťka 3-6 mm | Vyztužené-drátem | Šité do tvaru vycpávky, zvládne opotřebení |
| Ochrana kabelu/hadice | Rukáv nebo páska | Vyztužené sklem- (pokud<600°C) | Nasouvá se přes kabel,-nevodivý |
| Těsnění kotle | Lano, 10-20 mm | Vyztužené-drátem | Slisuje se do drážky příruby |
| Izolace obalu potrubí | Páska, šířka 50 mm | Vyztužené-drátem | Spirála-omotaná, zajištěná páskou |
| Výplň malých mezer | Lano, 6-12 mm | Podle potřeby | Nástrojem se tlačí do úzkých trhlin |
Omezení teploty, které listy TDS často přeskakují
Všechny textilie z keramických vláken při prvním zahřátí-ztrácejí organický obsah. Počáteční vyhoření-- obvykle od klížení nebo maziva použitého při tkaní - vytváří malé množství kouře mezi 200 stupni a 400 stupni . To je normální a nemá to vliv na výkon. Po vyhoření- je textilie rozměrově stabilní až do své jmenovité teploty.
Nepřetržité vystavení při maximální teplotě - 1260 stupňů pro standardní třídy - nebo blízké této hodnotě nakonec způsobí odskelnění: amorfní oxid křemičitý ve vláknu začne krystalizovat, čímž se vlákno stane křehkým. Prakticky řečeno, tkanina z keramických vláken používaná jako těsnění dveří pece, která se cyklicky pohybuje mezi okolní teplotou a 1100 stupni dvakrát denně, vydrží rok nebo déle. Stejná látka udržovaná nepřetržitě při 1200 stupních může vydržet jen několik měsíců.
Pokud vaše aplikace běží nepřetržitě nad 1150 stupňů, prodiskutujte to s dodavatelem. Může být zapotřebí vyšší -oxid hlinitý (1400 stupňů) nebo textilie- obsahující zirkon nebo samotná textilní forma nemusí být při této teplotě tím správným řešením.
Jak si objednat správný textil
Zadejte čtyři věci: tvar (tkanina, páska, lano, návlek), šířka nebo průměr, požadavek na teplotu a zda potřebujete vyztužení. Například: „Páska z keramických vláken, šířka 50 mm × tloušťka 3 mm, 1260 stupňů, vyztužený drátem z nerezové oceli“ -, který přesně řekne dodavateli, co potřebujete.
U lana uveďte také pletené nebo kroucené. Pletené lano je těsnější, odolnější a preferované pro kompresní těsnění. Kroucené lano je měkčí a používá se pro nízkotlaké-balení. Pokud si nejste jisti, které specifikovat, sdělte dodavateli aplikaci a velikost mezery a požádejte ho, aby vám doporučil.
Potřebujete-li vlastní rozměry - ne-standardní šířky, extra-silnou látku nebo lano s velkým-průměrem -, většina výrobců dokáže vyhovět s krátkou dodací lhůtou. Minimální objednací množství pro zakázkové položky je obvykle vyšší než u standardních skladových velikostí, proto nejprve zkontrolujte, zda může fungovat standardní velikost.
